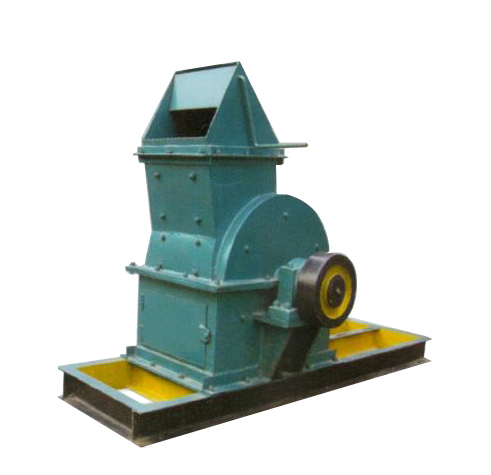

優聚澤耀機械介紹環式粉碎機的工作原理及結構組成

河南優聚澤耀機械在壓球機、烘干機、粉碎機、型煤機械等機械設備方面有很深的造詣，是專業生產壓球機以及相關配套設備的廠家，多年來一直受到用戶的好評，是您選購壓球機設備理想的廠家。

環式粉碎機的工作原理：
煤塊進入碎煤機后，受到高速速旋轉的錘環的沖擊作用被初碎，初碎的煤獲得功能，高速沖向破碎板，因此又再次被撞碎，與此同時，煤還受到煤塊之間相互撞擊的破碎作用。接著小煤塊在破碎板的下部和篩板上再次受到旋轉錘環的擠壓，剪切，滾碾，研磨作用而被細碎最后從篩板孔排出。不能破碎的雜物，如鐵塊等，被拔進除鐵室內。

環式粉碎機的結構組成：
1．機體和機蓋部分
機體1和機蓋 4都是采用鋼板焊接而成。機體與機蓋通過螺栓，螺母固定在一起。當需要更換錘環等零件時，先卸下結合面上緊固螺栓后，打開機蓋從側擋板將環軸和軸堵卸下抽出環軸，便可更換。
在機體的后部，在篩板支架的附近，安裝一個拔料板，機蓋的下方空間構成除鐵室，其外設置除鐵門，便于除雜物用。盛鐵篩能把鐵等雜物留下，把轉子帶上的碎煤篩下。機體和機蓋的內壁上均裝有耐磨襯板。
2．轉子部分
在主軸上裝配有平鍵兩個圓盤及搖臂。齒錘環和圓錘環按靜平衡的規定，通過四對環軸套穿在搖臂和圓盤上，靠軸堵限位擋住。其主軸上各零件由鎖緊螺母予以緊固，在主軸兩邊裝有22334型雙列向心滾子軸承，主軸端用液力偶合器等件與電動機軸連接在一起。
3篩板支架部分
篩板支架是采用鋼板和角鋼焊接而成。上部焊有軸懸掛在機體的兩面三刀側壁板上，由卡板限位。支架下部的孔與篩板調節器的絲桿通過安全銷鉸支連接在一起。如機內進入大鐵塊則安全銷剪斷，篩板支架落下。鑄錳鋼制成的碎煤板大，小孔篩板等零件，靠螺栓，螺母緊固其上。
4．篩板調節器部分
本機具有左，右兩篩板架節器，它由U型座，絲杠等零件所組成。當篩板與錘環之間的間隙需要調整時，用扳手驅動絲杠移動從而獲得所需出料粒度的調整間隙。
